K-BLUM Antaro N 400 mm/30 kg, Blumotion/TOB, szürke R9006, inserta
Árukészlet kód
342359
Leírás és paraméterek
A készlet egy Blumotion csillapított fiók összeszereléséhez szükséges szerelvényeket tartalmaz, beleértve a megfelelő front rögzítést is. Ha Tip-on Blumotion (TOB) fogantyú nélküli nyitásra van szükség, akkor a fiók és tartalmának össztömegétől függően a megfelelő TOB modult és szinkronizáló tengelyt kell hozzáadni. A TOB modulok már tartalmazzák a tengely és a modulok összekapcsolásához szükséges fogaskerekeket. A keskeny korpuszokhoz egy speciális, egy darabból álló szinkronizáló tengelyt terveztek. Ez a tengely közvetlenül a TOB-modulokba van beépítve, ezért nem kell szinkronizáló adaptereket használni.
Kapcsolódó dokumentumok
DokumentációParaméterek
| Paraméter | Érték |
|---|---|
| A fiók belső mérete (mm) | 82,5 |
| Hossz (mm) | 400 |
| Sín mozgása | Csillapítással |
| Szín | Szürke |
| Teherbírás (kg) | 30 |
A készlet összetétele
| Foto | Megnevezés | Cikkszám | Mennyiség a készletben |
|---|---|---|---|
|
BLUM 578.4001M fióksín Antaro TOB 400mm 30kg | 282112 | 1 pár |
|

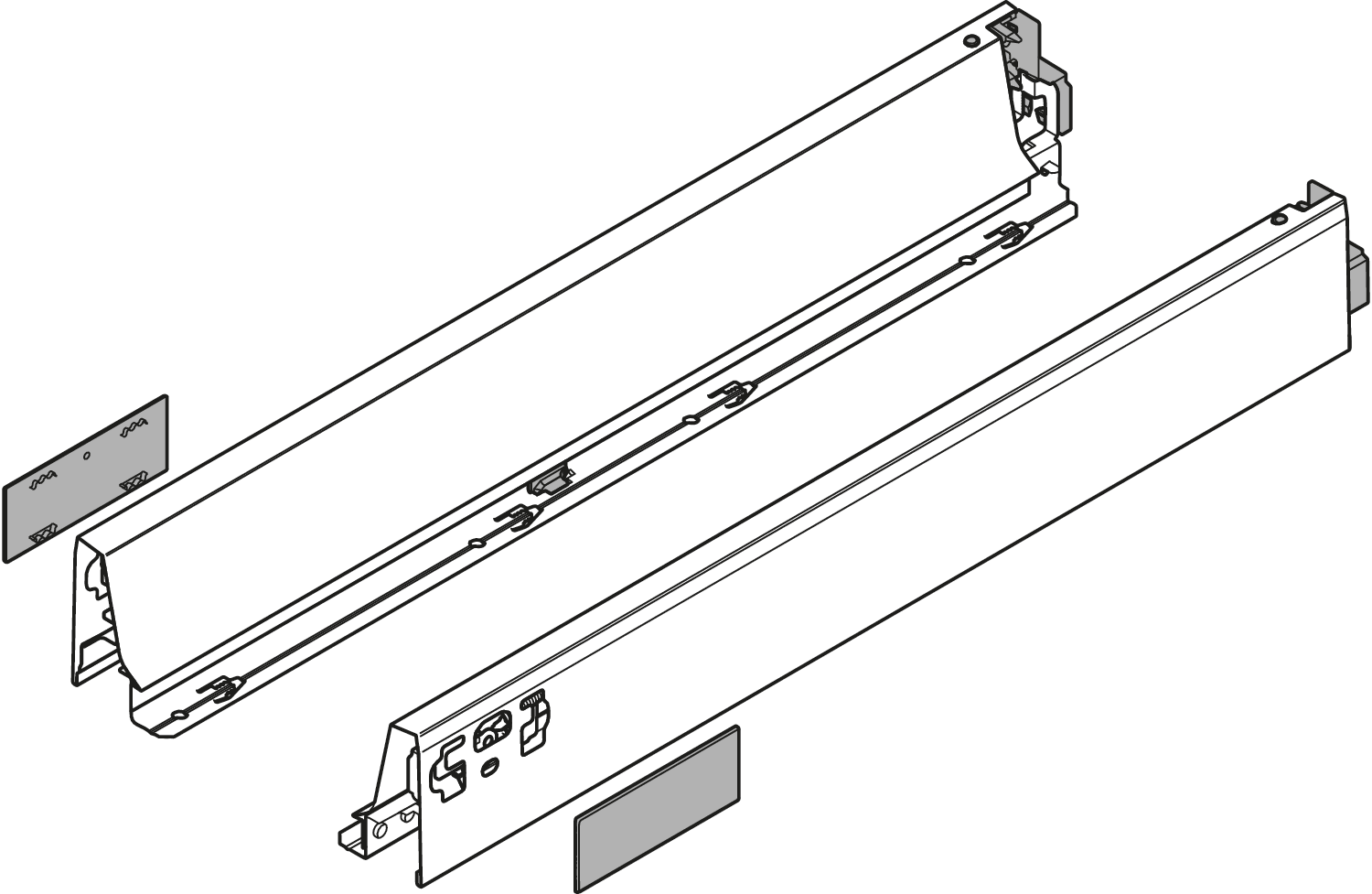

BLUM 378N4002SA oldalfal Antaro 400 szürke J+B | 203391 | 1 pár |
|
BL ZSF.3902 front rögz. ANTARO Inserta | 12689 | 2 db |
|

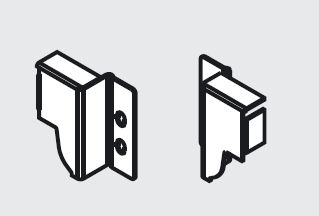

BLUM Z30N000S.04 hátl.tartó ANT szür.J+B | 202540 | 1 pár |
