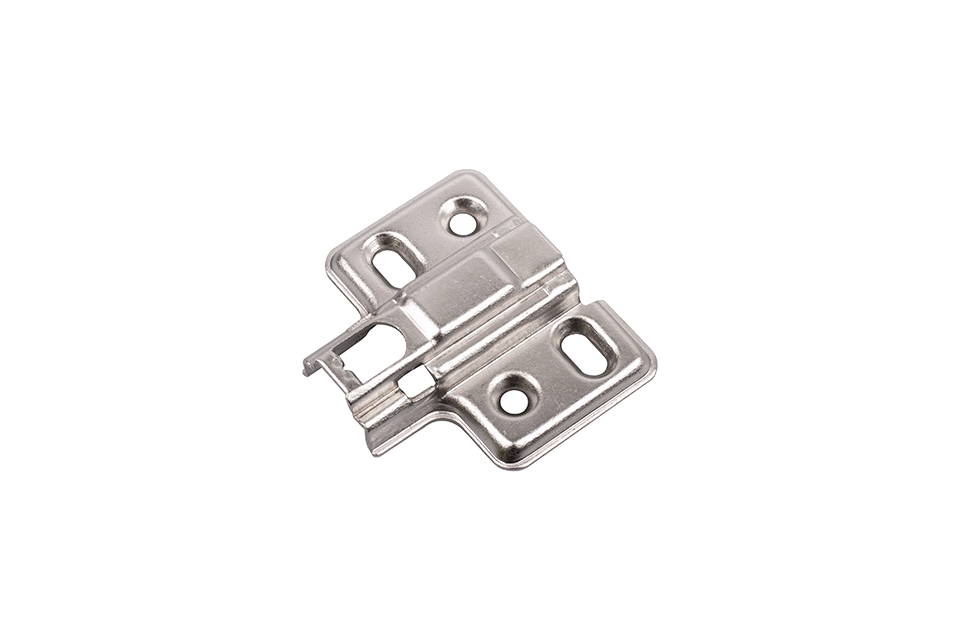

StrongHinges S3 talp H4, klipes (4 nyílás csavarra)
Szerelőalátét a StrongHinges S3 klipszes zsanérokhoz. Az alátét magasságát és a szekrénytestbe való rögzítés módját lásd a termékcsalád nevében. A szerelőalátét szükséges magassága függ a zsanércsészébe fúrt furattól, a szekrény oldalfalának vastagságától, valamint az ajtó tervezett elhelyezkedésétől (félig nyitott/teljesen kinyitott ajtó) vagy az ajtó és a szekrény oldalfala közötti rés méretétől (beillesztett ajtó). Miután meghatároztuk a szerelőalátét számított magasságát az adott helyzetre, ki kell választani a számított magassághoz legközelebb eső szerelőalátétet (H0/H2/H4), majd a fennmaradó részt a zsanérkar beállításával kell megoldani. A testoldalak leggyakrabban használt 18 mm-es vastagsága és a zsanércsésze 6 mm-es, az ajtó szélétől mért fúrási távolsága alapján az alátét magassága a következőképpen adódik: - számítás terhelt zsanérok esetén => H = K-D+11 = 6-17+11 = 0 mm - számítás félig behelyezett zsanérok esetén => H = K-D+1 = 6-7,5+1 = -0,5 mm - számítás behelyezett zsanérok esetén => H = A-6+K-2 = 1,5-6+6-2 = -0,5 mm A számítás magyarázata: H = a szerelőalátét számított magassága K = a tálca szélének fúrási távolsága az ajtó szélétől (6 mm-nek tekintve) D = az ajtó beépítési mélysége (17 mm-t veszünk figyelembe a teljesen beépített, illetve 7,5 mm-t a félig beépített ajtók esetében) A = a szekrénytest és a beépített ajtó közötti rés (1,5 mm-t veszünk figyelembe) A számítás a szekrénytest oldalfalának 18 mm-es vastagságával történt.
A készlet erejéig
3D modellek
Kapcsolódó árukészlet
| Megnevezés | Cikkszám | Elérhetőség |
Kiszerelés/ csomagolás |
|
|
Tippek a jobb ár eléréséhez
Rendelje meg pontosan a teljes csomagot (vagy annak többszörösét), és az Ön MJ-nkénti ára (db) lesz |
350829 |
Raktári
|
1 db / 250 db |
|
Tippek a jobb ár eléréséhez
Rendelje meg pontosan a teljes csomagot (vagy annak többszörösét), és az Ön MJ-nkénti ára (db) lesz |
396273 |
Raktári
|
1 db / 8 db |
|
Tippek a jobb ár eléréséhez
Rendelje meg pontosan a teljes csomagot (vagy annak többszörösét), és az Ön MJ-nkénti ára (db) lesz |
93203 |
Raktári
|
1 000 db / 1 000 db |
|
|
|
|
|
|
