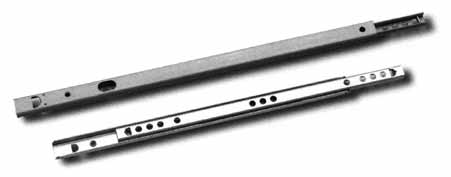

StrongBall S5 golyós részleges kihuzású fióksín 17/438mm 10kg

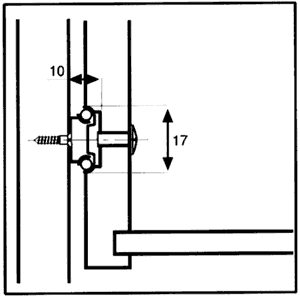

A fióksín magassága 17 mm, szélesség 10 mm. hosszúság a kihúzás után 780 mm. a fióksín belső részén 5 mm-e nyílások vanna, hármasával vannak elhelyezve, a közepek távolsága 8 mm ezután 16 mm-es távolság következik. a külső részen két nyílás van metrikus menettel, az első a kihúzási széltől 32 mm-re van, a második 44 mm-re. a hátsó részen 5 mm átmérőjű nyílás van 10 mm-re a széltől. szerelés: a fiókba 17 mm-es vájatot marunk be. ezután felcsavarozzuk a fiók sínt a korpuszba. a fiókba nyílást kell fúrni a metrikus menettel szemben. ezután a fiókot behelyezzük a korpuszba a rácsavarozott sínekre. a fiókban a sínt merevítjük csavarral metrikus, amely gátolja a fiók elmozdulását előre vagy hátra.
Kapcsolódó dokumentumok
Szerelési útmutatóParaméterek
| Paraméter | Érték |
|---|---|
| Hossz (mm) | 438 |
| Sín mozgása | Csillapítás nélkül |
| Sín vezetésének módja | Részleges kihúzás |
| Teherbírás (kg) | 10 |
| Megnevezés | Kód | Elérhetőség |
Kiszerelés/ csomagolás |
|
|
Tippek egy jobb árajánlatért
Rendelje meg az egész csomagot és az árajánlatunk az ME után (klt) lesz %price% |
104012 |
>
S
Raktári
|
1 klt / 20 klt |
|
Tippek egy jobb árajánlatért
Rendelje meg az egész csomagot és az árajánlatunk az ME után (klt) lesz %price% |
104014 |
>
S
Raktári
|
1 klt / 20 klt |
|
|
|
|
