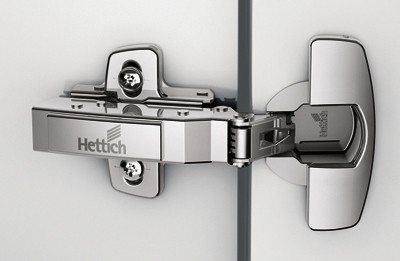

HETTICH 9071208 Sensys 8645i 110° TH53 ráütődő SiSy
Árukészlet kód
129392
A képek csak illusztrációk, melyek nem feltétlenül felelnek meg a valóságnak. A valós kivitelezéssel kapcsolatos adatokat a termék megnevezése vagy leírása tartalmazza.
Leírás és paraméterek

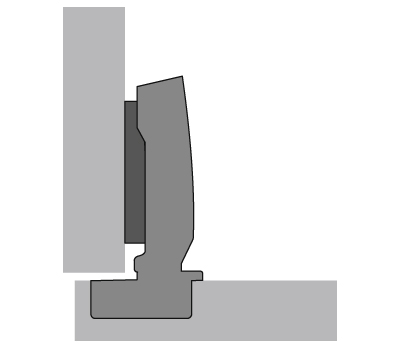

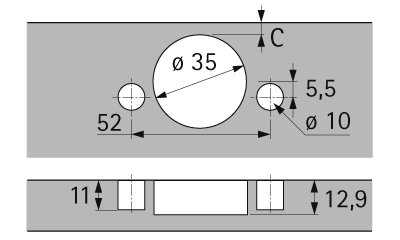

Ráütődő klipes tálas pánt integrált csillapítással, préselhető. Az ajtó vastagsága: 15-22 mm. A pánttál átmérője 35 mm. Rugóval. A ráütődés beállítása +- 2 mm, a mélység beállítása +3 mm / -2 mm, magasság állítás szerelő talp segítségével. A pánttál és a pántkar: nikkelezett acél. Ajánlott talpak: D 1, 5 csavarra 106403 D 1, 5 euró csavarra 119240. Pánttál takaró 105408 és pántkar takaró 105425 külön kell megrendelni.
Kapcsolódó dokumentumok
DokumentációParaméterek
| Paraméter | Érték |
|---|---|

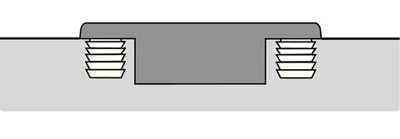

| Beszerelés az anyagba | Tipli |

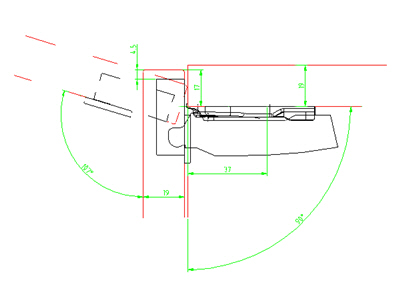

| Nyitásszög | 110 |
| Szerelés alátéttel | Elakadáshoz |
