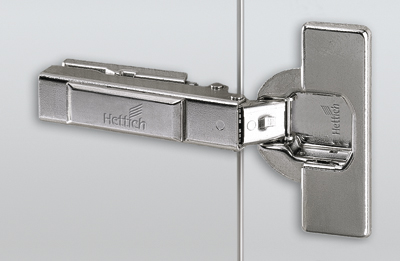

HETTICH 73922 Intermat 9936 T43 K16 közézáródó
Árukészlet kód
185007
A képek csak illusztrációk, melyek nem feltétlenül felelnek meg a valóságnak. A valós kivitelezéssel kapcsolatos adatokat a termék megnevezése vagy leírása tartalmazza.
Leírás és paraméterek

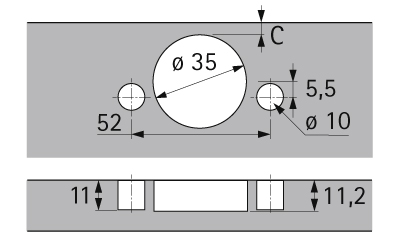

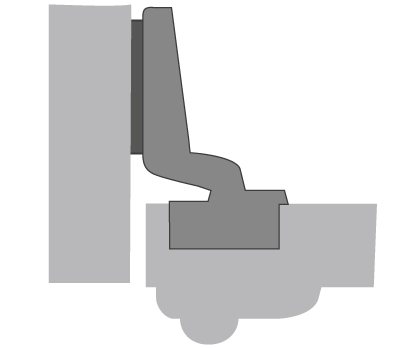

Pánt közézáródó préselésre klipes technikával ajtókra 32 mm-ig. Nyitásszög 95°. Az ajtó vastagsága 15 mm-től. A pánttál átmérője 35 mm. Rugóval. A ráütődés integrált beállítása +2, 5 mm. A mélység integrált beállítása excenter segítségével +- 2, 2 mm/-1, 8mm. Magasság állítás szerelő talp segítségével +- 2 mm.
Kapcsolódó dokumentumok
DokumentációParaméterek
| Paraméter | Érték |
|---|---|
| Beszerelés az anyagba | Tipli |
| Nyitásszög | 95 |
| Szerelés alátéttel | Elakadáshoz |
