HAWA 27637Folding Concepta 25 1250-1850mm ezüst jobbos new
A felhasználási tippekkel ellátott tervezési videókért lásd: oktatóvideók a következő címen: youtube

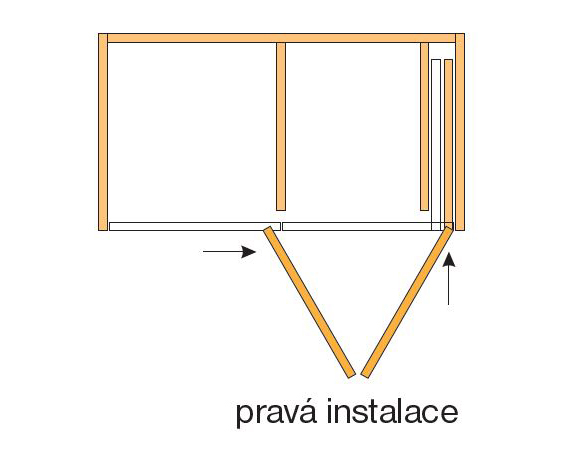

Szerelvénykészlet egy dupla szárnyhoz.
maximális terhelhetőség 2 x 25 kg.
szárnyszélesség 300–700 mm.
szárnymagasság 1250–1850 mm.
Anyag vastagsága 18 - 26mm.
Ajánlás:
Az ilyen csatlakozóval ellátott testnek teljes háttámlával (18 mm) kell lennie, hogy biztosítsa a szekrény megfelelő szilárdságát. otthon
Az utasításokban az említett anyagvastagság min. 19 mm vastagságban használhatunk 18 mm-es töltőanyagot, csak ellenőrizni kell a mintát, hogy a csavarok hossza nem túl hosszú-e, és a másik oldalon nincs-e kidomborodás / a felület sérülése. .
Javasoljuk a számológép használatát a méretek kiszámításához, a fúráshoz és a maráshoz, hogy a szerelvények megfelelő helyzetben maradjanak.
A könnyebb számítás érdekében javasoljuk a Hawa számítási segédprogramjának használatát: www.hawa.ch
A letöltés után (szükséges az MS Excel használata) elegendő a verzió kiválasztása (jobb / bal, az alsó vég típusa (általában középső megoldás profil nélkül), és beírja a szekrény paramétereit, és az űrlap kiszámítja a szükséges vágásokat, fúrásokat stb.
Kapcsolódó dokumentumok
Szerelési útmutató| Megnevezés | Cikkszám | Elérhetőség |
Kiszerelés/ csomagolás |
|
|
Tippek egy jobb árajánlatért
Rendelje meg az egész csomagot és az árajánlatunk az ME után (klt) lesz %price% |
352519 |
>
S
Raktári
|
1 klt / 1 klt |
|
Tippek egy jobb árajánlatért
Rendelje meg az egész csomagot és az árajánlatunk az ME után (db) lesz %price% |
352524 |
>
S
Raktári
|
1 db / 1 db |
|
Tippek egy jobb árajánlatért
Rendelje meg az egész csomagot és az árajánlatunk az ME után (klt) lesz %price% |
352532 |
>
S
Raktári
|
1 klt / 1 klt |
|
Tippek egy jobb árajánlatért
Rendelje meg az egész csomagot és az árajánlatunk az ME után (klt) lesz %price% |
469317 |
>
S
Raktári
|
1 klt / 1 klt |
|
Tippek egy jobb árajánlatért
Rendelje meg az egész csomagot és az árajánlatunk az ME után (db) lesz %price% |
521957 |
>
O
Rendelésre
|
1 db / 1 db |
|
Tippek egy jobb árajánlatért
Rendelje meg az egész csomagot és az árajánlatunk az ME után (db) lesz %price% |
521968 |
>
O
Rendelésre
|
1 db / 1 db |
|
|
|
|
|
|
|
|
|
